3D列印狗籠固定夾

之前裝Ｇ７書包架主要是為了要載狗籠。完工後看起來和我想像的差不多。

考慮到使用要簡單，最後放棄用螺絲鎖固，希望是免工具直接卡上即可使用。

Ｇ７書包架用的管材是５分管，本來想找現成的歐姆夾用鎖的，但是找遍全世界，有２分、３分、４分、６分，就是沒有５分的，雖然淘實有找到接近的公制尺寸，但再考慮要做鈄度，就決定自己印了。

雖然鎖固感覺比較安全，但裝缷動作太多，結果很可能是嫌麻煩不想用，所以決定放棄這個設計。

用夾子的話，籠裏就會像這樣。

再墊上屎尿板就不會扎到狗了。

不過打洞要準確，才不會犧牲太多安全性，所以先印個製具。

這根沒勾的夾子是用來描孔位的。

描好後，本工鑽頭就上場了。

沒有超音波刀也沒有雷射刀，只好半手工開孔，這是整個工程裏最傷眼費勁的部分。

鑽孔後就是被拿去當拆信刀，委曲很久的壓克力刀上場了。

這刀如果施力方法正確的話，削塑膠如泥，細部施工還蠻犀利的。

說實在，會用這把刀的話，效率也不錯，但不是指我，圓孔修成矩形孔，大部分時間都吃力。

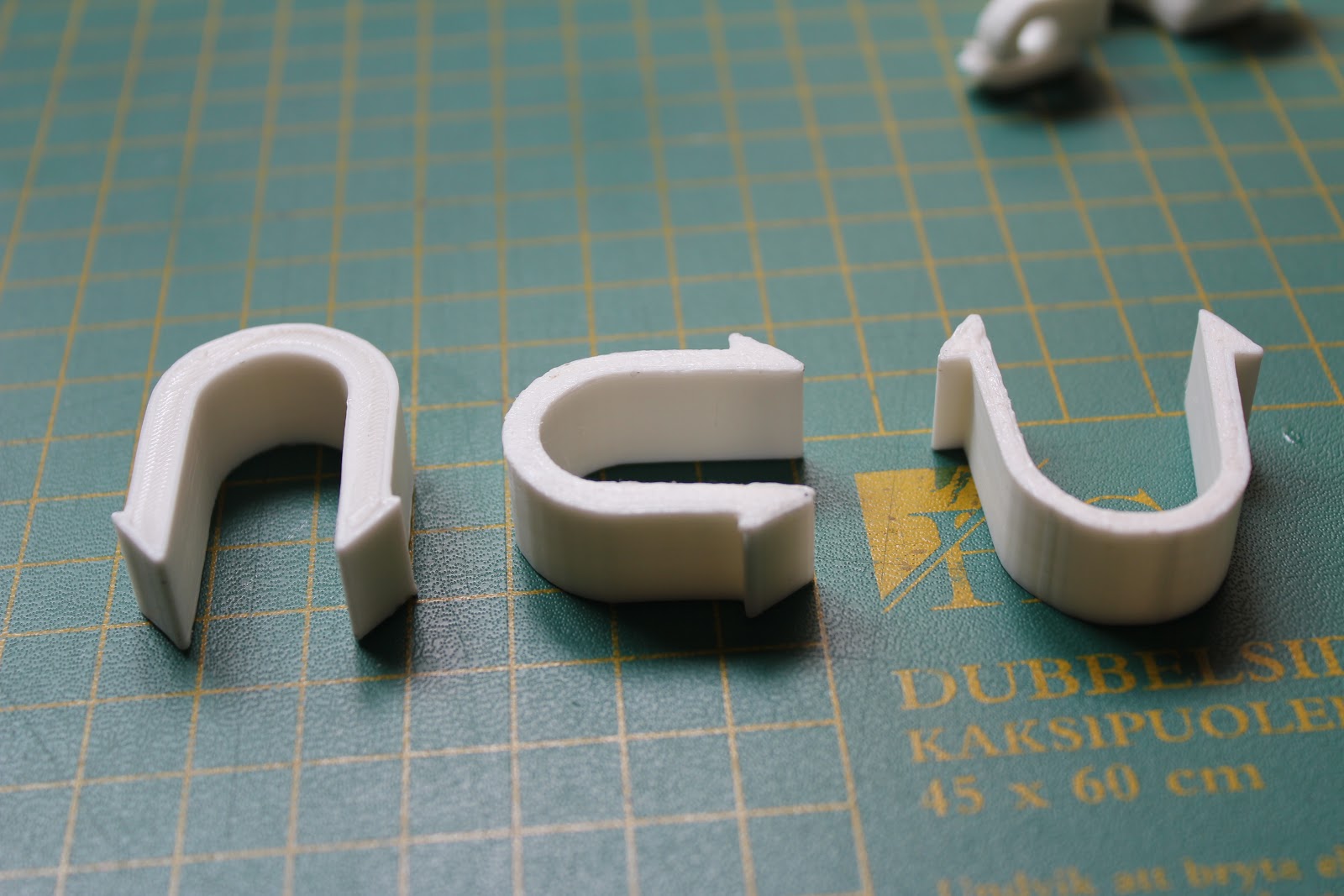

這是最後定案的４支夾子，３Ｄ圖檔如下：

一開始很菜，還畫錯，錯到形狀不連續也在印，還等了半小時印出來才發現，差點把自己笑死。

印壞的。

修改的各個版本，太厚太薄太短、會滑掉的。

強度不夠的，這我掰斷的，狗命關天，必須嚴格把關。

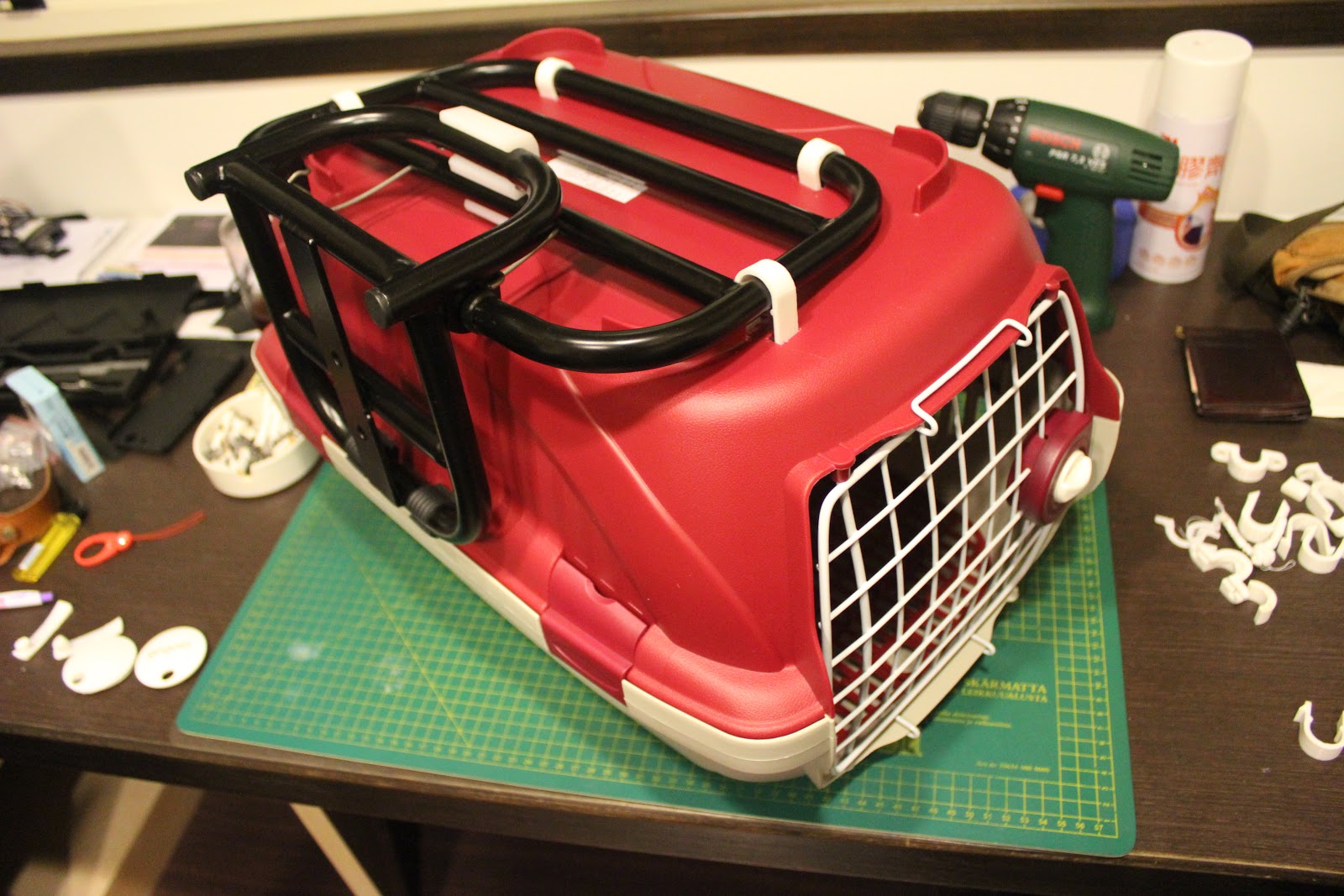

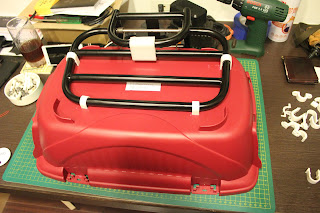

定案版本夾上書包架的樣子。

後面２支掛管處有點斜度，我抓７度，中間突起是防掉落，底部就是倒勾，去尖頭留一段腳，真的用手拆不下時，可以拿尖嘴鉗夾一下。

裝上車的樣子，還是要綁個牛筋帶，畢竟用夾的沒辦法像鎖固那麼穩，而且只靠下面固定的話，上面會晃得很厲害。

正面圖。

左側圖。

右側圖。

最後通過小狗驗收才算可用。

2016/6/6 更新，夾子加上防彈跳卡板

2016/6/20更新上路圖
